Эмульсия из смесителя самотеком направляется в зону ко­агуляции колонного электрокоагулятора 5, где она смешивается с электролитом, содержащим электрогенерированный коагулянт, и мельчайшими пузырьками водорода, выделяющимися на по­верхности катода. В качестве электролита, подаваемого на электродный блок для образования гидроксида металла, приме­няют очищенную воду из отстойника.

Материалом для растворимого анода служит алюминий или его сплавы. Продукты анодного растворения алюминия непре­рывно удаляются из межэлектродного пространства восходя­щим потоком электролита и выделяющимся на электродах газом и смешиваются с очищаемой жидкостью в зоне над электродами. В результате взаимодействия гидроксида алюминия с капелька­ми масла и разрушения межфазной адсорбционной пленки на их поверхности происходит слипание (коалесценция) капелек. Об­разующиеся укрупненные частицы масла флотируются на по­верхность жидкости пузырьками водорода, а также транспортируются вверх потоком жидкости. Образующийся на поверхности жидкости слой отходов в виде пены непрерывно удаляется путем эжектирования сжатым воздухом.

Очищаемая вода подается в дополнительную зону флотации, расположенную в отстойной камере. В качестве материалов нерастворимых перфорированных кольцевых элект­родов применяется коррозионно-стойкая сталь. Создание в ко­лонном электрокоагуляторе второй зоны флотации позволяет значительно повысить производительность аппарата. Очищенная вода направляется на окончательное осветление в отстойник вер­тикального типа. Масляные шламы накапливаются в специаль­ном сборнике 6 и в дальнейшем направляются на заводы желе­зобетонных конструкций, где используются для смазывания ме­таллических форм взамен чистого минерального масла. Питание электрокоагулятора осуществляется от выпрямительного агрега­та ВАКР-1200. Подобная установка эксплуатируется длитель­ное время на Харьковском заводе «Серп и Молот» и может быть также использована для очистки воды, содержащей ряд других примесей: жиры, нефтепродукты, полимеры.

Авторами также предложена установка для регенера­ции отработанных эмульсий с использованием тех же колонных электрокоагуляторов, которые они считают наиболее перспектив­ными для удаления из системы загрязняющих веществ с после­дующим добавлением в очищенную жидкость недостающего ко­личества эмульсола. Это позволяет создать систему многократ­ного оборотного водоиспользования в цехах металлообработки.

Механизм регенерации отработанных эмульсий СОЖ заключается в селективном удалении из нее избыточного коли­чества частиц дисперсной фазы путем частичной коалесценции капелек масла электрогенерированным коагулянтом. Очищенная таким методом СОЖ удовлетворяет в основном требованиям технических условий к воде для приготовления рабочих раство­ров СОЖ. К таким условиям относятся заданная жесткость во­ды, коррелирующее действие водной эмульсии, склонность к пенообразованию, устойчивость пены и ряд других.

Схема регенерации отработанной эмульсии «Укринол-1» по указанному выше принципу реализована в цехе автоматических линий для обработки деталей на Мелитопольском заводе транс­портных гидроагрегатов. Схема установки представлена на рисунке 2. Установка состоит из четырех колонных электрокоагу­ляторов, работающих параллельно. Отработанная СОЖ из ем­костей насосами подается в коллекторы, расположенные в сред­них частях аппаратов. Одновременно в электродные блоки насо­сами подается чистая техническая вода (электролит) из отстой­ника, разделенного вертикальной перегородкой на две части.

Расходы отработанной эмульсии и электролита контролиру­ются ротаметрами. Процесс очистки длительно эксплуатируемой

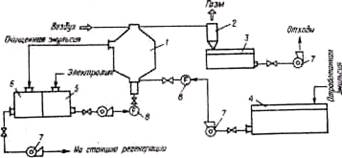

Рисунок 2

Технологическая схема регенерации отработанной эмульсии

«Укри­нол-1» с использованием колонных электрокоагуляторов:

1 — электрокоагулятор: 2— циклон; 3, 4 — сборники отходов и отработанной эмульсии; 5, 6—сборники электролита и очищенной воды; 7 — насосы: 8— ротаметры

СОЖ осуществляется в электрокоагуляторах путем ее смеше­ния с восходящим потоком электролита, предварительно насы­щенного гидроксидом металла растворимых электродов. В ре­зультате коалесценции капелек эмульгированного масла, а так­же коагуляции механических примесей с последующей флота­цией шлама на поверхность жидкости она освобождается от за­грязнений и подается в отстойник, а затем в отделение приго­товления свежей эмульсии. Там в нее добавляется эмульсол «Укринол-1» в количестве, достаточном для получения заданной концентрации (обычно 3—5%) эмульсии СОЖ.
